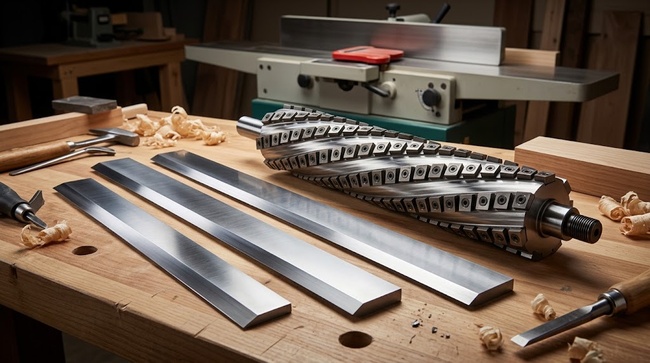

Прямые строгальные фуговальные ножи остаются рабочим вариантом для большинства станков: они недороги, перетачиваются и на прямослойной древесине дают гладкую поверхность. Спиральный вал со сменными пластинами выбирают те, кто много строгает сучковатую и свилеватую древесину, работает в тесном помещении или не хочет тратить время на выставку ножей.
Ниже — разница в резании, поверхности, обслуживании и затратах и сценарии выбора.

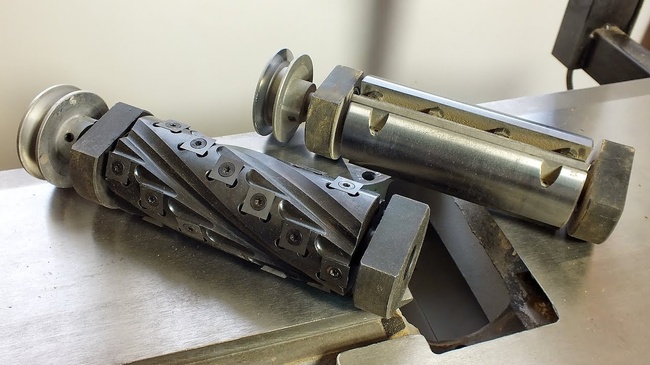

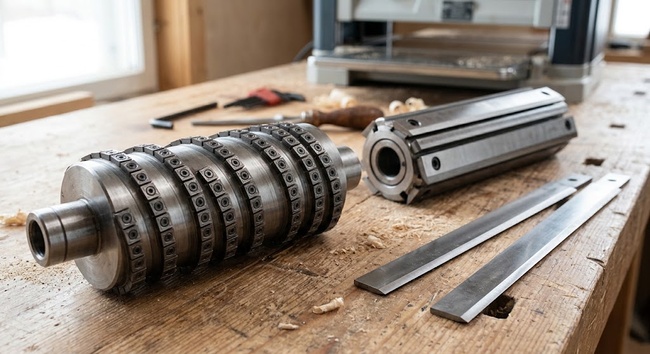

Чем прямой ножевой вал отличается от спирального по принципу резания
Прямой ножевой вал несет два–четыре ножа, закрепленных параллельно оси. Каждый нож входит в древесину сразу по всей ширине заготовки и срезает стружку одним ударом. Спиральный вал вместо длинных ножей несет десятки небольших пластин, расставленных по винтовой линии и обычно слегка развернутых относительно оси. В каждый момент в контакте с деревом находится лишь несколько пластин, и каждая срезает волокна не поперек, а под углом — это называют косым резанием.

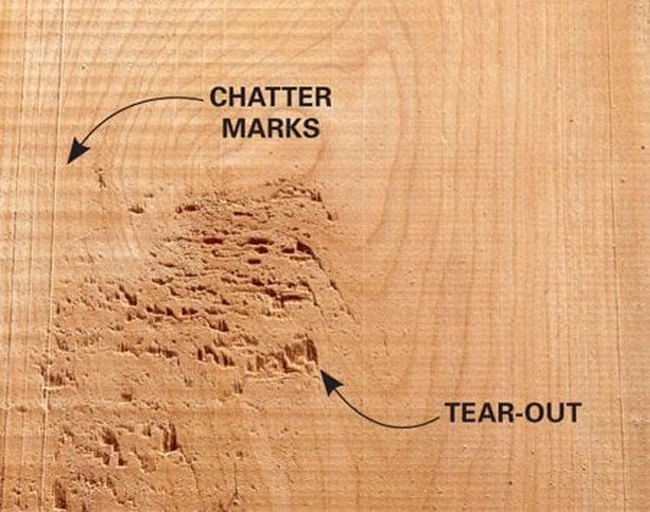

Какую поверхность дает каждый вариант
Острые прямые ножи на прямослойной сосне, ели или березе оставляют почти глянцевую поверхность.
Проблемы начинаются у сучков и на свилеватой древесине. Там волокна меняют направление, и прямой нож, ударяя поперек, выламывает их вперед по ходу реза. Получаются вырывы, которые снимают шлифовкой или повторным проходом с меньшей подачей.
Пластины спирального вала подрезают волокно под углом, поэтому оно чаще срезается, чем выламывается. На калибровальных станках с такой технологией вырывы вблизи сучков существенно снижаются. Цена за это — мелкие гребешки: каждая пластина оставляет едва заметную ступеньку, видимую при боковом освещении.
Шум, вибрация и нагрузка на привод
Спиральный вал заметно тише. Прямой нож несколько раз за оборот бьет по заготовке всей кромкой, и каждый такой удар дает всплеск нагрузки и звука. У спирального вала резание распределено по времени: пластины входят поочередно, нагрузка на двигатель ровнее, пиков меньше.
Для прямых ножей важна балансировка. Ножи одного комплекта должны быть одинаковыми по массе и размерам: разница между ними дает биение вала, вибрацию и ускоренный износ подшипников. Поэтому ножи меняют комплектом, а не по одному.
Обслуживание: переточка ножей или поворот пластин
Затупившиеся прямые ножи снимают, перетачивают и заново выставляют по высоте. Выставка — самая трудоемкая часть: все ножи должны выступать над телом вала одинаково, иначе работать будет только один из них, а на поверхности появится волна. Порядок установки и регулировки разобран отдельно в статье "Как установить ножи в строгальный станок".
Перетачивают ножи на заточном станке с приспособлением, которое держит угол по всей длине. Требования к углу и способы заточки собраны в статье "Как затачивать ножи для фуговального станка".
У спирального вала квадратная пластина имеет четыре режущие кромки. Когда кромка затупилась, пластину откручивают и поворачивают на 90° — высота выставлена конструкцией посадочного гнезда. Сточенную со всех сторон пластину меняют: переточка не предусмотрена.
Разница особенно видна при встрече с гвоздем, скобой или песком в коре. Зазубрина на прямом ноже оставляет на каждой доске выступающую полосу, и перетачивать приходится весь комплект, снимая металл до дна зазубрины. На спиральном валу повреждаются одна–две пластины: их поворачивают на свежую кромку, остальные продолжают работать.
Во что обходится каждый вариант на длинной дистанции
Стоимость прямых строгальных фуговальных ножей складывается из цены комплекта, переточек и времени на выставку после каждой из них. Комплект служит, пока его ширина позволяет надежно закрепить нож в валу, после чего покупают новый.
Спиральный вал требует вложений на входе: сам вал, полный набор пластин, иногда работа по установке. Дальше расходы — это только пластины. Пластины обычно твердосплавные, и каждая из четырех кромок служит дольше стального ножа.
Третья составляющая — простой. Если станок встает на полдня ради переточки и выставки, а работа идет потоком, спиральный вал окупается быстрее. В мастерской, где станок включают несколько раз в неделю, экономия на обслуживании невелика и может не перекрыть стоимость переделки.
Можно ли поставить спиральный вал на имеющийся станок
Спиральный вал ставят вместо штатного ножевого, поэтому он должен совпадать со старым по всем посадочным размерам: диаметр режущей окружности, длина рабочей части, шейки под подшипники, посадка шкива. Для распространенных моделей фуговальных и рейсмусовых станков производители выпускают готовые валы. Для старых и редких станков вал заказывают по чертежу, и это заметно дороже.
Переделка не окупается, если станок изношен (столы не в плоскости), работает редко или вал стоит сопоставимо с новым станком, где спиральный вал уже установлен.
Когда выбрать прямые ножи, а когда спиральный вал
| Критерий | Прямые ножи | Спиральный вал |
|---|---|---|
| Принцип резания | Нож входит по всей ширине сразу | Пластины входят поочередно, под углом |
| Поверхность | Гладкая на прямослойной древесине, вырывы у сучков | Меньше вырывов, мелкие гребешки под шлифовку |
| Шум | Выше, ударная нагрузка | Ниже, резание распределено |
| Обслуживание | Переточка и выставка комплекта | Поворот пластины на новую кромку |
| Стоимость входа | Только комплект ножей | Вал, пластины, установка |
| Ремонт после скола | Переточка всего комплекта | Поворот или замена одной–двух пластин |
Домашняя мастерская. Строгания немного, в основном хвоя — прямых ножей хватает. Спиральный вал оправдан, если шум критичен.
Мебельный цех. Много лицевых деталей, строгание весь день. Выигрывает спиральный вал: меньше вырывов и простоев на переточку.
Пилорама с калибровкой бруса. В древесине попадаются песок, камешки, остатки металла. Скол на спиральном валу обходится дешевле, но у пилорамных калибровочных станков часто нет готового спирального вала. Прямые строгальные фуговальные ножи из износостойкой стали остаются практичным выбором, если есть своя заточка.
Твердые и свилеватые породы. Дуб, бук, ясень, орех, косослой — главный довод в пользу спирального вала.

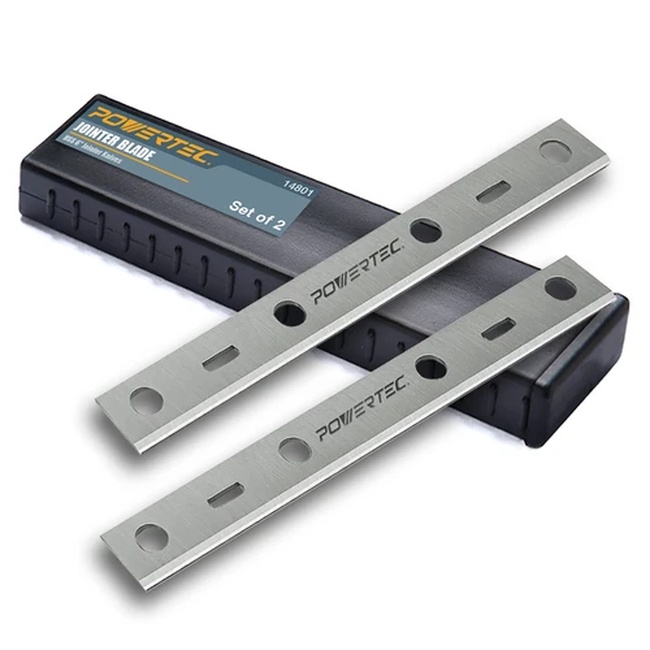

Как подобрать прямые ножи под свой станок
Строгальные фуговальные ножи подбирают по пяти параметрам: длина, ширина, толщина, способ крепления и сталь.
Длина соответствует длине вала: короткий нож не закрывает всю ширину строгания, длинный не встанет в паз. Ширина и толщина должны совпадать с пазом и клиньями, иначе нож не будет прижат по всей плоскости. Способ крепления определяет, нужны ли ножи с пазами или отверстиями под фиксаторы, либо тонкие ножи для вала с базирующими штифтами.
Размерный ряд для строгальных станков и рейсмусов собран в каталоге https://namas-tools.by/katalog/promyshlennye-nozhi/derevoobrabotka/strogalnye-nozhi/.
Для фуганков — отдельный раздел https://namas-tools.by/katalog/promyshlennye-nozhi/derevoobrabotka/nozhi-dlya-fugovalnogo-stanka/.
Сталь выбирают под породу и режим работы: для мягкой древесины подходят одни марки, для твердых пород и абразивного сырья — другие. Чем отличаются стали и где какая уместна, объяснено в статье "Из каких сталей делают строгальные ножи для станков по дереву".
FAQ
Можно ли ставить в вал новые ножи вместе со старыми?
Ставить в один вал новые ножи вместе с переточенными старыми не рекомендуется. После переточки ширина и масса ножа уменьшаются, комплект теряет балансировку, вал начинает бить, а на поверхности появляется волна. Ножи меняют и перетачивают комплектом, одинаково снимая металл со всех.
Сколько переточек выдерживают прямые ножи?
Число переточек зависит от исходной ширины ножа, глубины повреждений кромки и конструкции вала. Каждая переточка уменьшает ширину, а предел задает минимальная ширина, при которой нож еще надежно зажимается клином. Эту величину указывает производитель станка. Зазубрина от гвоздя сокращает ресурс сильнее обычного износа, потому что металл снимают до ее дна.
Подходит ли спиральный вал для рейсмуса?
Спиральный вал подходит для рейсмусового станка так же, как для фуговального: для многих моделей рейсмусов и комбинированных фуговально-рейсмусовых станков выпускают готовые спиральные валы. На широких досках выгода особенно заметна: ниже шум и нагрузка на привод, реже вырывы. Вал должен совпадать со штатным по посадочным размерам.
