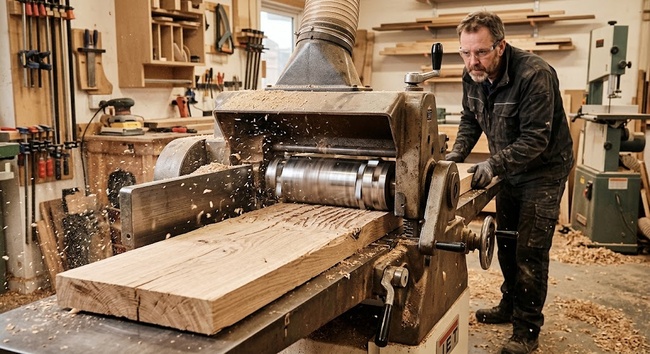

Вибрация при строгании древесины возникает, когда режущая система, заготовка или узлы станка начинают работать неравномерно. Источник проблемы может находиться не только в режущей кромке: на результат влияют заточка и установка ножей, балансировка ножевого вала, состояние подшипников, крепление заготовки, величина съема и скорость подачи.

Чаще всего причины можно разделить на несколько групп:

• затупленные, поврежденные или неправильно установленные ножи;
• биение ножевого вала или нарушение его балансировки;
• ослабленное крепление режущего инструмента либо заготовки;
• чрезмерная глубина строгания;
• неподходящая скорость подачи;
• дефекты механических узлов станка;
• особенности самой древесины - сучки, изменение направления волокон, неоднородность материала.

По характеру вибрации можно определить, какую группу причин проверять первой. Если станок начинает заметно вибрировать после установки другого комплекта ножей, сначала проверяют инструмент и его монтаж. Если колебания сохраняются независимо от ножей, внимание переключают на вал, привод, подшипники и другие узлы.

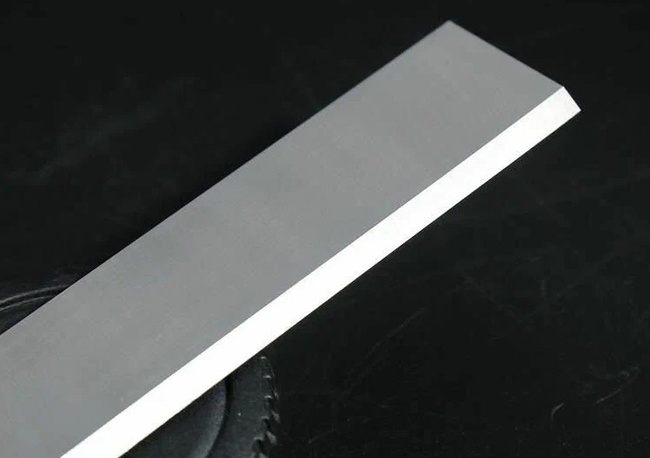

Когда причиной становятся режущие кромки

Затупление не означает, что нож перестает снимать древесину. Кромка продолжает контактировать с материалом, но вместо стабильного резания возрастает сопротивление. При этом увеличивается нагрузка на вал и привод, а контакт режущей кромки с волокнами становится менее равномерным.

Поврежденный участок дает другой эффект. Если на одной части кромки есть выкрашивание или заметная выщербина, нагрузка по ширине строгания распределяется неравномерно. Заготовка в этом месте может обрабатываться с другой глубиной, а периодическое взаимодействие поврежденного участка с древесиной способно усиливать колебания.

Ошибка здесь заключается в попытке компенсировать тупой инструмент увеличением усилия подачи. Заготовка начинает проходить через зону резания с большей нагрузкой, но состояние кромки от этого не улучшается. В результате поверхность может получить задиры и волнистость, а нагрузка на станок возрастает.

Для деревообрабатывающего оборудования важно не только состояние самой кромки, но и соответствие инструмента конкретной конструкции ножевого вала. Строгальные ножи для деревообрабатывающих станков должны соответствовать предусмотренным станком размерам и способу крепления. Неподходящий инструмент невозможно корректно установить даже при качественной заточке.

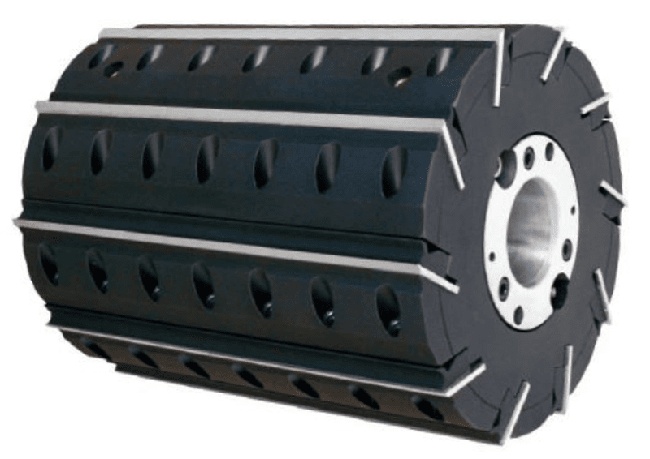

Неправильная установка дает вибрацию даже с острыми ножами

Острый нож не гарантирует чистого строгания, если его рабочее положение относительно остальных ножей отличается. Для многоножевого вала особенно важна одинаковая геометрия установки: выступание режущих кромок должно соответствовать требованиям конструкции станка.

Если один нож установлен выше другого, он начинает снимать больше материала. Следующий нож работает уже в других условиях, поэтому нагрузка на вал меняется в течение каждого оборота. Это может проявляться как периодическая вибрация и характерные следы на поверхности заготовки.

Еще одна проблема - загрязнение посадочного места. Стружка, смола или мелкие частицы между ножом и опорной поверхностью не дают детали прилегать равномерно. После затяжки крепежа нож может занять положение с небольшим перекосом. При работе этот дефект превращается в дополнительное биение.

Поэтому при замене инструмента недостаточно просто затянуть крепеж. Необходимо очистить посадочные поверхности, проверить состояние элементов крепления и установить ножи в соответствии с конструкцией конкретного вала.

Биение вала: почему замена ножей не всегда помогает

Иногда оператор меняет ножи, но вибрация остается. В таком случае причина может находиться непосредственно в механике станка.

Ножевой вал вращается с высокой скоростью, поэтому даже небольшое отклонение его геометрии от расчетного положения становится заметнее по мере увеличения частоты вращения. Дополнительное биение может возникнуть из-за износа посадочных поверхностей, повреждения вала или проблем с подшипниками.

Похожий симптом возникает при нарушении балансировки вращающегося узла. Если масса распределена относительно оси вращения неравномерно, при каждом обороте появляется центробежная сила. Ее направление постоянно меняется вместе с вращением, поэтому станок получает периодическую нагрузку.

Здесь важно отличать проблему инструмента от проблемы вала. Если вибрация появляется после установки конкретного комплекта ножей, проверяют геометрию и монтаж инструмента. Если она присутствует с разными комплектами, а характер колебаний практически не меняется, проверка вращающегося узла становится более приоритетной.

Слишком большой съем древесины перегружает режущую систему

Даже исправный станок может начать работать с заметной вибрацией при чрезмерной глубине строгания. Чем больше слой древесины снимается за один проход, тем больше материала одновременно попадает в зону резания. Сопротивление возрастает, поэтому увеличивается нагрузка на ножевой вал и привод.

Особенно заметна разница при обработке широкой заготовки. При одинаковой глубине съема увеличение ширины контакта означает большее количество древесины, которое приходится снимать за один проход.

Попытка решить проблему только увеличением скорости подачи тоже не всегда правильна. При слишком быстром перемещении заготовки на каждый участок поверхности приходится меньше режущих воздействий, а требования к стабильности резания возрастают. При слишком медленной подаче, наоборот, режущая система дольше взаимодействует с одним участком материала.

Поэтому глубину съема и скорость подачи необходимо рассматривать вместе с породой древесины, шириной обработки, состоянием инструмента и возможностями конкретного станка. Универсального значения, одинаково подходящего для любого оборудования, нет.

Направление волокон может изменить характер резания

Вибрация не всегда означает неисправность оборудования. Древесина неоднородна по структуре, поэтому сопротивление резанию меняется при переходе через участки с разным направлением волокон, сучки и другие особенности материала.

При обработке участка, где волокна меняют направление, режущая кромка взаимодействует с древесиной иначе, чем на прямом волокне. Если инструмент уже затуплен или глубина съема велика, изменение сопротивления становится более заметным.

На поверхности это может проявляться не только вибрацией, но и вырывами волокон. Здесь есть принципиальное отличие от механической неисправности: если станок стабильно работает на однородной заготовке, но начинает работать хуже на определенных участках древесины, необходимо учитывать свойства материала.

Сравнивать работу станка на разных заготовках следует при одинаковой глубине строгания и скорости подачи. Иначе изменение нескольких параметров одновременно не позволит определить источник проблемы.

Ослабленное крепление превращает вибрацию в повторяющийся дефект

Заготовка должна сохранять устойчивое положение относительно режущего узла. Если она имеет люфт, плохо прижата или неправильно подается, во время контакта с ножом может возникать дополнительное перемещение.

Механизм прост: режущая кромка прикладывает к материалу усилие, а недостаточно закрепленная деталь отвечает на него перемещением. В следующий момент положение заготовки меняется, поэтому глубина фактического резания становится неодинаковой.

При ручной подаче похожий эффект может возникать из-за неравномерного давления оператора. Заготовка начинает двигаться рывками, и поверхность получается волнистой даже при исправном режущем инструменте.

Если следы на поверхности повторяются с определенным шагом, полезно сопоставить этот шаг с вращением ножевого вала и особенностями подачи. Повторяемость рисунка часто помогает отделить проблему вращения от случайных дефектов древесины.

Как определить источник вибрации без случайной замены деталей

Замена ножей, подшипников и других компонентов по очереди без диагностики не дает надежного результата. Сначала нужно установить, при каких условиях возникает дефект.

Удобнее двигаться от простого к сложному:

1. Проверить ножи. Осмотреть режущие кромки, убедиться в отсутствии повреждений и проверить соответствие инструмента станку.
2. Проверить монтаж. Очистить посадочные поверхности и убедиться, что ножи установлены без перекоса.
3. Проверить крепление. Осмотреть элементы фиксации ножей и заготовки.
4. Сравнить работу на другой заготовке. Это помогает определить, связан ли дефект со структурой древесины.
5. Изменить глубину съема в допустимых пределах. Если при меньшем съеме вибрация заметно уменьшается, вероятна перегрузка режущей системы.
6. Проверить вращающийся узел. При сохранении проблемы следует проверить вал, его посадочные поверхности, подшипники и балансировку.

Такой порядок отличается от подхода «поменять ножи и посмотреть». Если источник находится в подшипнике или валу, новый комплект инструмента не устранит причину.

Когда вибрация указывает на механическую неисправность

Есть признаки, при которых продолжать поиск только среди параметров строгания не имеет смысла. Например, вибрация может присутствовать даже без контакта режущего инструмента с древесиной или появляться при вращении узла на определенной частоте.

В этом случае необходимо проверить вращающиеся части станка. Изношенный подшипник может создавать люфт и изменять положение вала во время работы. Поврежденная посадочная поверхность способна нарушить соосность. Ослабленное крепление узла также изменяет условия вращения.

Отдельно стоит учитывать необычный шум, нагрев подшипников, изменение характера вибрации после увеличения оборотов и появление повторяющихся следов на поверхности. Совокупность таких признаков больше похожа на механическую проблему, чем на обычное изменение свойств древесины.

Эксплуатация станка с выраженной вибрацией в такой ситуации нежелательна: колебания создают дополнительную нагрузку на соединения и вращающиеся детали, а причина неисправности может постепенно усугубляться.

Что проверить в первую очередь

Если после строгания поверхность получается волнистой, а станок заметно вибрирует, начинать диагностику стоит с факторов, которые непосредственно участвуют в резании:

• состояние и геометрию ножей;
• правильность их установки;
• чистоту посадочных поверхностей;
• надежность крепления;
• глубину съема;
• скорость подачи;
• особенности обрабатываемой древесины;
• биение ножевого вала;
• состояние подшипников и других механических узлов.

Если изменение инструмента и параметров обработки не меняет характер вибрации, дальнейший поиск следует переносить с режущей кромки на механику станка. Если же проблема возникает только при определенном инструменте или после его установки, прежде всего проверяют геометрию, крепление и положение ножей.

Главный диагностический признак - не сама вибрация, а условия ее появления. Сравнение разных заготовок, глубины съема, скорости подачи и комплектов инструмента позволяет отделить влияние древесины и режима обработки от неисправностей оборудования.

FAQ

Почему вибрирует станок при строгании древесины?

Причина может быть в затупленных или поврежденных ножах, неправильной установке инструмента, биении ножевого вала, износе подшипников, недостаточно надежном креплении заготовки или чрезмерной глубине съема. Если вибрация сохраняется при разных комплектах ножей и на разных заготовках, стоит проверить механические узлы станка.

Может ли неправильная установка ножей вызвать вибрацию?

Да. Если ножи установлены с разным выступанием, перекосом или между ножом и посадочной поверхностью попала стружка, нагрузка при вращении распределяется неравномерно. Это может привести к периодическим колебаниям и появлению повторяющихся следов на обработанной поверхности.

Почему вибрация остается после замены ножей?

Если новые ножи установлены правильно, а характер вибрации не изменился, источник может находиться не в режущем инструменте. Проверяют ножевой вал, его посадочные поверхности, подшипники, крепления и балансировку вращающегося узла.

Как понять, что вибрация связана с древесиной?

Нужно сравнить обработку разных заготовок при одинаковых настройках станка. Если вибрация или ухудшение качества поверхности появляется преимущественно на участках с сучками и изменением направления волокон, причиной может быть неоднородность материала. При этом состояние ножей и величина съема также влияют на выраженность дефекта.

Может ли большая глубина строгания вызвать вибрацию?

Да. При увеличении глубины съема возрастает количество древесины, которое одновременно снимается режущей системой. Сопротивление резанию увеличивается, поэтому возрастает нагрузка на ножевой вал и привод. Если при уменьшении съема вибрация становится слабее, этот фактор следует учитывать при диагностике.

Что проверить перед заменой деталей станка?

Сначала проверяют состояние и установку ножей, чистоту посадочных поверхностей, крепление инструмента и заготовки, глубину съема и скорость подачи. Если эти факторы не объясняют проблему, переходят к проверке ножевого вала, подшипников и других механических узлов.
