Установка ножей в строгальный станок по дереву требуется при сильном износе рабочих кромок, деформации лезвий. Работу по замене режущего инструмента должен выполнять подготовленный персонал, так как ее неправильный монтаж приводит к ухудшению качества обработки заготовок, порче оборудования, в некоторых случаях – к травмам работников.
Признаки износа строгальных ножей:
- Ухудшилось качество обрабатываемых поверхностей после строгания – видны неровности, волны, глубокие борозды, повреждена текстура древесины. Также может наблюдаться неравномерный срез, когда одна сторона заготовки тоньше другой. В ряде случаев на поверхности изделия остаются необработанные участки – «пропуски».
- Видны дефекты режущих кромок – края закруглены, есть сколы, зазубрины, на кромке наблюдаются потертости, царапины.
- Во время обработки заготовок двигатель станка испытывает повышенные нагрузки, уменьшилась производительность рейсмуса – при строгании обороты электромотора сильно падают, слышен посторонний гул.
- Увеличенное усилие при подаче древесины к рабочему барабану – необходимо прилагать больше сил, чтобы протолкнуть заготовку через станок.
Какие ножи используются в строгальных станках
В строгальных станках по дереву используются различные типы ножей: прямые, спиральные, фигурные, дисковые. Выбор оснастки зависит от типа оборудования, вида обрабатываемого материала, требуемого качества строгания.

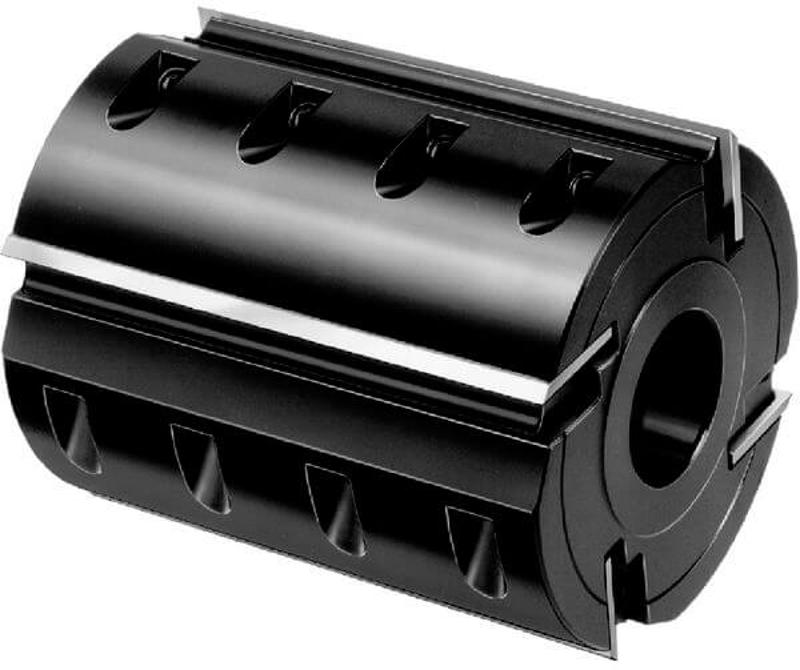

Прямые ножи – универсальный инструмент. Выглядят как прямоугольные пластины толщиной 2 мм и более с режущими кромками. Применяются для обработки твердых и мягких пород. Бывают с односторонней и двухсторонней заточкой. Во втором случае допускается переворачивание лезвий, когда первая режущая кромка затупилась. Преимущества: простота монтажа на барабан, высокая скорость и качество строгания. Недостатки: быстро тупятся при частой эксплуатации, особенно во время работы с заготовками из плотной древесины.
Спиральные ножи – состоят из множества режущих элементов, расположенных на оси или валу по спирали. Используются при обработке ценных пород древесины со сложной структурой: палисандра, венге, махагони. Позволяют добиться максимально гладкой поверхности, снижают при работе нагрузку на электромотор. Недостатки: высокая стоимость, сложность заточки и монтажа.
Фигурные лезвия – необходимы для создания декоративных кромок или профильных элементов. Используются в мебельных, реставрационных мастерских.
Дисковые ножи – вид оснастки в форме дисков с режущей кромкой на внешней поверхности. Применяются в некоторых моделях станков для обработки кромок или торцов.
Процедура замены ножей в строгальном станке по дереву
Первый этап – подготовительный. Оператор должен отключить станок от электросети. При работе с режущим инструментом необходимо использовать защитные перчатки, чтобы избежать травм во время замены оснастки.
При монтаже лезвий используют:
-
гаечные ключи – рожковые, шестигранные, если в документации указаны моменты затяжки болтовых соединений, необходим динамометрический ключ;
-
набор отверток – шлицевые, крестовые, специальные. Тип инструмента зависит от вида крепления защитных кожухов;
-
шаблоны для монтажа оснастки – если предусмотрены производителем оборудования. Для выравнивания лезвий можно использовать поверочные стальные бруски, линейку, штангенциркуль.
Перед демонтажом изношенных лезвий снимают защитные кожухи, если они мешают доступу к рабочему барабану. Откручивают крепежные болты, удерживающие оснастку в пазах барабана и снимают ножи для строгального станка. Пазы необходимо осмотреть: на поверхностях не должно быть задиров, заусенцев, трещин, грязи, ржавчины. Дефекты следует устранить, используя напильники по металлу, минифрезер или углошлифовальную машинку. Грязь и ржавчину удаляют корщеткой.
Установка новых лезвий:
- Проверка оснастки – на режущих кромках не должно наблюдаться дефектов.

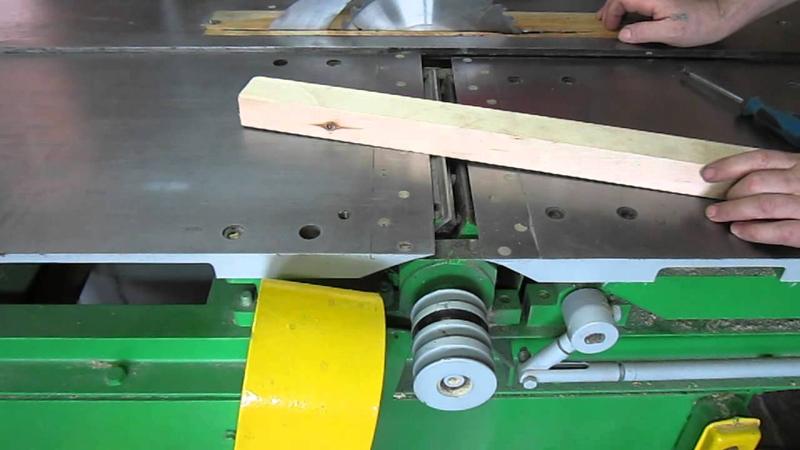

- Установка лезвий в паз барабана – режущая кромка выступает на 1–2 мм над поверхностью барабана. Точное значение зависит от модели станка, нужно свериться с инструкцией производителя. Наружная кромка ножа должна быть параллельна оси барабана проверку производят с помощью шаблона, штангенциркуля или поверочного бруска.
- Закрепление оснастки – равномерная затяжка болтов или винтов. Нужно использовать динамометрический ключ, если моменты затяжки указаны в инструкции.
- Установка защиты – монтаж кожухов.
Проверка балансировки установленных лезвий выполняется перед включением станка. Барабан прокручивают вручную, недопустимо, чтобы ножи цеплялись за станину, защиту или другие элементы.
