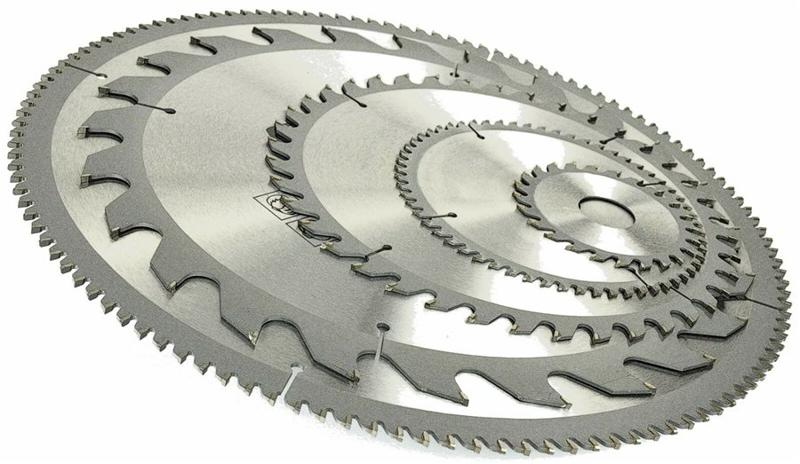

Регулировка пильного диска — это важная процедура, которую каждый владелец циркулярной пилы или другого деревообрабатывающего оборудования должен уметь выполнять самостоятельно. Даже незначительные отклонения геометрии полотна (небольшие повреждения зубьев, неточности в углах их заточки) приводят к ухудшению качества реза, увеличению нагрузки на двигатель, повышению риска поломок.
Необходимые инструменты и принадлежности
Перед началом работ нужно подготовить набор инструментов. В первую очередь понадобится ключ, чтобы зафиксировать вал двигателя пилы. Это исключит его вращение во время регулировки. Ключ входит в комплект поставки пилы, но если вы потеряли его, то можно использовать универсальный рожковый или разводной ключ подходящего размера.
Для измерения глубины пропила и толщины диска понадобится штангенциркуль. С помощью этого инструмента можно проверить правильность установки полотна относительно стола пилы. Если диски для продольного пила установлены неправильно, это приведет к неровному резу.
Кроме этого, потребуются:
- защитные средства — перчатки, очки;
- напильники и надфили — для заточки зубьев;
- угломер — для точного выставления угла наклона пилы;
- линейка или угольник — для регулировки глубины резания;
- тиски с деревянными накладками — для фиксации пильного полотна при заточке;
- маркер — для пометки уже обработанных зубьев;
- тряпочка или ветошь — для удаления пыли, стружек или масла с поверхностей.
Правка пильного диска своими руками
Самостоятельная правка полотна включает три этапа. Это определение и исправление изгибов, устранение задиров или сколов, калибровка.
Определение и исправление изгибов
Изгибы пильных дисков появляются из-за неравномерной нагрузки, механических повреждений или неправильного хранения. Деформация приведет к биению во время работы, что негативно скажется на качестве реза и может быть опасно для оператора. Для проверки на наличие изгибов выполните следующие действия:
- Снимите диск с пилы и внимательно осмотрите его на наличие видимых деформаций. Проверьте, равномерно ли расположены зубья относительно плоскости пилы, нет ли смещений или перекосов.
- Положите полотно на ровную поверхность и проверьте, прилегает ли он полностью. Если есть зазоры, это свидетельствует о наличии изгибов.
- Можно использовать угольник или линейку, чтобы проверить отклонение от ровной плоскости. Приложите инструмент к боковой стороне диска и посмотрите, есть ли зазоры между ними.
Если изгиб небольшой, его можно попробовать устранить вручную. Для этого понадобится деревянный брусок или резиновый молоток. Положите диск для пилы по ДСП на твердую поверхность и аккуратно постучите по месту изгиба, стараясь вернуть полотну первоначальную форму.
Если изгиб значительный, можно нагреть проблемную область с помощью газовой горелки или строительного фена до температуры около 200–300°C. Затем дайте диску остыть естественным образом, чтобы он выровнялся.
Устранение задиров и сколов
Задиры или сколы на зубьях снижают качество реза, могут привести к заклиниванию инструмента. Для их устранения необходимо:
- Очистите поверхность от пыли или смолы. При хорошем освещении осмотрите каждый зуб на наличие видимых повреждений: сколы, трещины или задиры.
- Обратите внимание на форму и остроту зубьев. Закругленные или затупленные кромки свидетельствуют о необходимости заточки.
- Установите пильный диск в тиски с мягкими накладками.
- Расположите напильник или надфиль под углом, соответствующим переднему углу заточки (обычно 15–25° для продольного пиления). Плавными движениями от себя обработайте переднюю грань зуба, удаляя задиры и восстанавливая остроту кромки. Аналогично обработайте заднюю грань зуба, соблюдая необходимый угол заточки.
- При наличии сколов на верхней кромке зуба аккуратно обработайте её напильником, восстанавливая ровность, остроту.
- После удаления крупных задиров переходите к шлифовке мелких сколов или оставшихся неровностей. Используйте наждачную бумагу средней или мелкой зернистости, двигаясь круговыми движениями.
После заточки каждого зуба отмечайте его маркером. После обработки всех зубьев еще раз внимательно осмотрите пильное полотно, убедившись в отсутствии пропущенных или недостаточно заточенных участков.
Калибровка диска
На этом этапе восстанавливается правильная геометрия и балансировка полотна, чтобы исключить вибрации при работе. Проводится проверка и корректировка параметров диска: биение, балансировка и разводка зубьев.

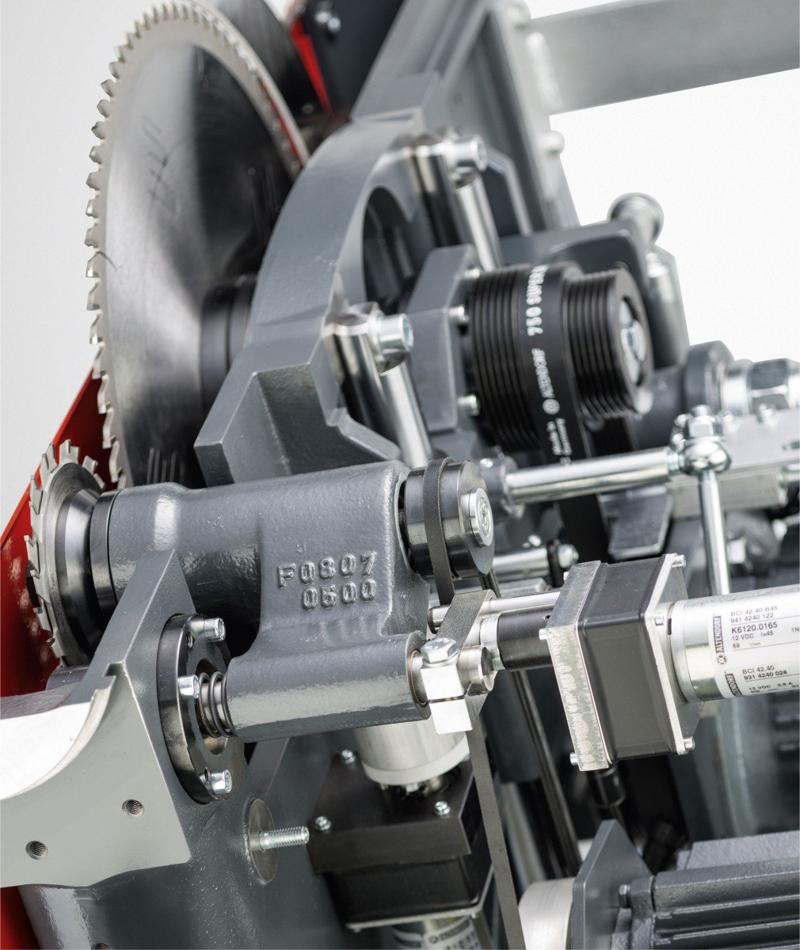

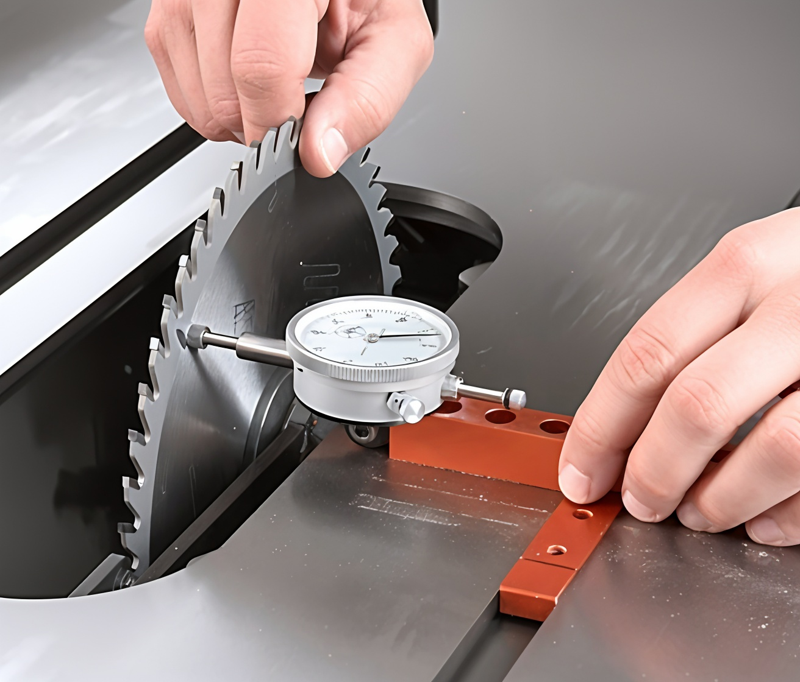

После заточки и устранения дефектов установите полотно на вал циркулярной пилы или заточного станка. Прикрепите индикатор к неподвижной части станка так, чтобы его щуп касался боковой поверхности пильного полотна. Медленно вращайте диск и наблюдайте за показаниями индикатора. Допустимое биение не должно превышать 0,1 мм.
Балансировка необходима для уменьшения вибраций при работе. Для этого поместите диск на балансировочное устройство и вращайте его. Если наблюдается биение, добавьте грузики или удалите лишний материал с противоположной стороны.
После всех корректировок выполните финишную шлифовку всей поверхности диска, чтобы убрать мелкие шероховатости. Повторно проверьте симметрию зубьев и отсутствие биений. Выполните пробный рез на обрезке материала, чтобы убедиться в точности и качестве обработки. Если все параметры соответствуют норме, диск готов к использованию.
